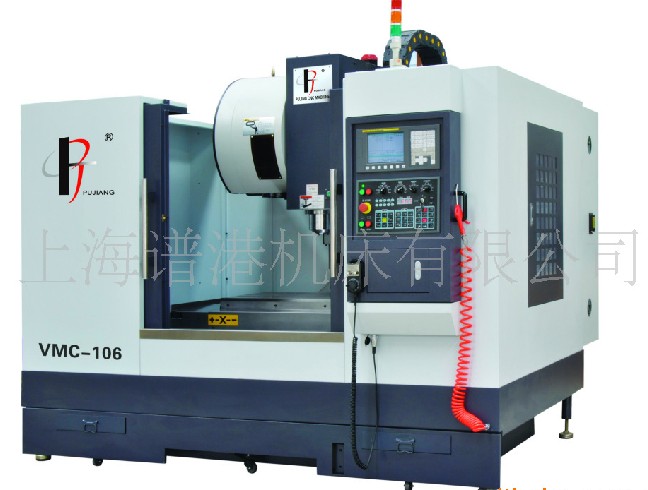

| 機型 | 單位 | VMC-106 | |
| 主軸 | 主軸規格 | NO.40/∮150 | |
| 主軸特性 | 皮帶轉動 | ||
| 主軸轉速 | r.p.m | 8000 | |
| 工作臺 | 工作臺面積 | mm | 600X1300 |
| T型溝 | mm | 5-18*100 | |
| 作業面積 | mm | 1000X600 | |
| 容許荷重 | kgs | 600 | |
| 移動量及移動速度 | X軸 | mm | 1000 |
| Y軸 | mm | 600 | |
| Z軸 | mm | 600 | |
| 工作臺至主軸端面距離 | mm | 100-700 | |
| 機身軌道面至主軸中心線距離 | mm | 655 | |
| 快速移動 | mm/min | XY:2000/Z:1500 | |
| 切削進給移動 | mm/min | 1-10000 | |
| 自動刀具交換裝置 | 刀把型式 | BT-40 | |
| 拉刀頭型式 | MAS P40T-1(45°) | ||
| 刀具本數 | pcs | 24 | |
| 刀徑容許最大直徑(相鄰) | mm | ∮80 | |
| 刀徑容許最大直徑(非相鄰) | mm | ∮150 | |
| 刀把容許最大長度 | mm | 300 | |
| 刀把容許最大重量 | kgs | 7 | |
| 換刀機構 | 換刀臂式 | ||
| 選刀方式 | 最短路徑選刀 | ||
| 馬達 | 主軸用(連續/30分鐘) | kw | 11/15 |
| X/Y/Z | kw | 2.5/2.5/2.5 | |
| 潤滑用 | kw | 0.05 | |
| 切削用 | kw | 0.9 | |
| 其他 | 機械高度 | mm | 2450 |
| 機械面積 | mm | 3300X2600 | |
| 機械重量 | kgs | 7500 | |
| CNC控制器 | FANUC-0i MATE-MD |
標準配置：
1
、FANUC OI MATE-MD2
、電氣箱熱變交換機3、程序執行/結束/異常三色燈
4
、石英工作燈5
、RS-232C傳輸界面6、刀具自動交換裝置（24T）
7
、主軸冷卻機8
、主軸吹氣裝置9、中央自動潤滑裝置
10
、全閉封切削防護罩11
、剛性攻牙12、自動斷電裝置
13
、工具箱及基礎調整塊
14
、機械電氣操作說明書
