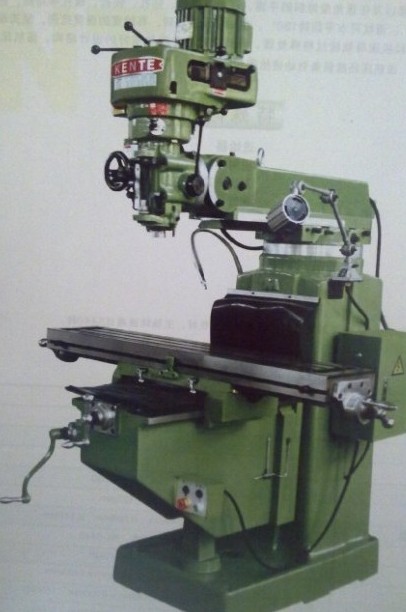

機床用途
該機床廣泛用于加工平面以及任意角度傾斜的平面，還具有銑槽、鉆孔、鉸孔、鏜孔等功能，銑頭能向右或向左回轉900，向前或向后回轉450，滑枕可水平回轉1800，主軸能高速旋轉。有較寬的速度范圍，能實現自動進給并具有過載保護安全裝置。主軸套筒和機床導軌經過特殊處理，具有滿意的外觀和很好的設計結構，該機床是理想的金屬加工萬能設備。
機床規格及參數
|
工作臺面 |
1370mm*254mm |
|
工作臺縱向行程 |
800mm |
|
工作橫向行程 |
405mm |
|
工作垂直行程 |
405mm |
|
主軸錐度 |
R8 ISO30 |
|
主軸行程 |
127mm |
|
主軸每轉進給量 |
0.045mm 0.086mm 0.142mm |
|
主軸轉速范圍 |
16速 80-5440 |
|
主電機功率 |
2.2KW/3HP |
|
機床外型尺寸 |
1800mm*1600mm*2200mm |
|
機床包裝尺寸及毛重 |
單臺裝 1620mm*1700mm*2100mm 1600kg |
|
2臺包裝 1800mm*1600mm*2100mm 3000kg |
