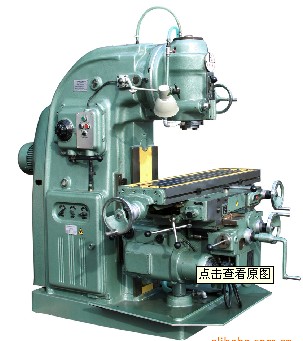

項目名稱Item |
單位Unit |
參數 Parameters | |
|
工作臺 Working Table |
工作面積（寬×長）Working surface（W×L） |
mm |
320×1320 |
|
承載重量Load |
kg |
500 | |
|
T型槽數目No.of T-slots |
|
3 | |
|
T型槽寬度Width of T-slots |
mm |
18 | |
|
T型槽間距Distance between T-slots |
mm |
70 | |
|
行程 Travel |
X向(工作臺縱向)手動/機動Longitudinal (manual / auto) |
mm |
700/680 |
|
Y向(滑座橫向)手動/機動Cross (manual / auto) |
mm |
255/240 | |
|
Z向(升降臺垂向)手動/機動Vertical(manual / auto) |
mm |
370/350 | |
|
主軸 Spindle |
最大回轉角度Max.swivel angle |
deg |
±45° |
|
轉速Speed |
r/min |
30-1500 | |
|
轉速級數No.of spindle speeds |
級step |
18 | |
|
錐孔Taper |
|
ISO7:24 No.50 | |
|
軸向移動距離Axial motion |
mm |
70 | |
|
主軸端面至工作臺面距離最小/最大 Distance from spindle nose to table surface Min./Max |
mm |
30/400 | |
|
主軸中心線至床身垂直導軌面距離 Distance from center line of spindle to vertical guide way surface of column |
mm |
350 | |
|
進給 Feedrates |
縱向進給速度Longitudinal feed rate |
mm/min |
X：23.5～1180 |
|
橫向進給速度Cross feed rate |
mm/min |
Y：15~786 | |
|
垂向進給速度Vertical feed rate |
mm/min |
Z：8~394 | |
|
縱向快速移動速度Longitudinal rapid feed rate |
mm/min |
X：2300 | |
|
橫向快速移動速度Cross rapid feed rate |
mm/min |
Y：1540 | |
|
垂向快速移動速度Vertical rapid feed rate |
mm/min |
Z：770 | |
|
進給級數No.of feeds |
級Step |
18 | |
|
電動機 Motor |
主軸電機功率Power of spindle motor |
kW |
7.5 |
|
進給電機功率Power of feed motor |
kW |
2.2 | |
|
其他 Others |
機床外形尺寸（長×寬×高）Overall dimension（L×W×H） |
mm |
2294×1770×2002 |
|
機床凈重（約）Net weight of machine（approximately） |
kg |
2800 | |
