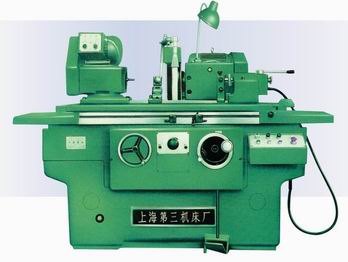

MA1320系列外圓磨床 詳細說明：

本系列機床是在我廠原f200系列外圓磨床基礎上改進設計派生的最新機床

，主要用于磨削圓柱形和圓錐形的外圓與內孔

，也可磨削軸向端面。

本系列機床的工作臺縱向移動有液壓和手動

，砂輪架和頭架可回

轉

，頭架主軸也可轉動，砂輪架可實行微量進給

。液壓系統采用了噪音小

，輸油平穩的螺桿泵。

本系列機床改進設計的主要特點是：

1. 增加抖動裝置

，使工作臺獲得短距離頻繁換向功能

，從而提高切入磨時工件的表面質量。

2. 尾架套筒采用無間隙滾鑲鋼密珠軸承形式

，從而提高工件的支承剛性及尾架的使用壽命

。

3. 全面貫徹《工業機械電氣設備通用技術條件》。采用新型電氣元件操作安全可靠

，維修方便

。本系列機床適合于中小批量生產車間及工具、機修車間使用

。

規格及主要技術參數Main Specifications

項目

Item

MA1320/500

MA1320/750

磨削直徑范圍

Grinding diameters

8～200 mm

8～200 mm

最大磨削長度

Max grinding length

500 mm

750 mm

最大磨削深度

Max grinding depth

125 mm

125 mm

工作臺最大移動量

Max travel of table

600 mm

800mm

液壓移動速度

Hydraulic traverse speeds

0.1～4 m/min

0.1～4 m/min

工作臺轉動范圍

Swivel range of the table

-5°～+9°

-3°～+9°

工作臺手輪-轉移動量

Traverse per turn of wheelhead

6 mm/r

6 mm/r

砂輪架快速移動量

Rapid travel of wheelhead

20 mm

20 mm

手輪-轉砂輪架移動量

Traverse per turn of wheelhead

1 mm

1 mm

微調捏手轉格砂輪架移動量

Movement per graduation on micro adjustment knob

0.001 mm

0.00125 mm

砂輪軸轉速

Speed of wheelhead spindle

1845 rpm

2280 rpm

砂輪架移動量

Traverse of wheelhead

150 mm

150 mm

最大砂輪直徑

Max grinding wheel diameter

400 mm

400 mm

頭架主軸轉速

Speeds of headstock spindle

60,85,230 rpm

120,170,460 rpm

電機總?cè)萘?/FONT>

Coolant pump drive motor

3.32 kw

4.24 kw

機床外形尺寸（長X寬X高）

Overall dimensions (LxWxH)

2000X1420X1600 mm

2700X1420X1600 mm

機床重量

Weight of machine

2100 kg

2500 kg

工作精度Working Accuracy

項目

Item

外圓圓度

Ex Ternal

0.003 mm

縱截面內直徑

Cylindricity

0.005 mm

外圓粗糙度

Ex Surface

Ra≤0.32 mm

Main Accessories主要附件

1

冷卻液箱　Coolant tank

1 set

2

開式中心架　Open center rest

1 set

3

砂輪修整器　Grinding wheel dresser

1 set

4

砂輪夾板　Grinding wheel clamp

2 sets

5

砂輪平衡器　Grinding wheel balancer

1 pc

6

合金頂尖　Carbide-tipped center

2 pcs

7

半缺頂尖　Half center

2 pcs

8

橋板　Bridge plate

1 pc

9

夾頭　Chuck

1 set

10

雙頭扳手　Double end werch

6 pcs

11

內六角扳手　Socket head screw wrench

5 pcs

12

六角套筒扳手　Hexagon socket wrench

1 pc

13

三角膠帶　Vblet

2 pcs

14

支點底座　Support iron

3 pcs

15

松卸螺帽　Dismountingnut

1 pc

16

三爪卡盤　Three jaw chuck

1 set

17

閉式中心架　Closed center rest

1 set

18

其他附件　Other accessories
